變配電用的中低壓開關柜為供電系統的供電樞紐之一， 在開關柜發生內部故障時， 能否迅速切除故障，對電力系統的安全運行至關重要。

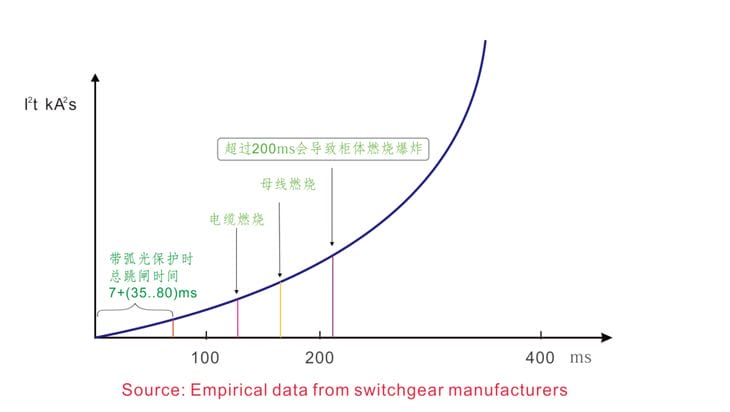

中低壓開關柜在內部發生短路故障時， 必然出現電弧光的現象， 電弧光是供電設備損壞的能量來源，按照IEC-62271-200標準和IEEE C37.20.7標準規定，開關柜能承受內部放電燃弧的時間僅為100ms。弧光放電時燃弧時間與對設備造成的損壞程度關系如下：
國家標準 | 《弧光保護裝置技術要求》 | GB/T14598.302-2016 |
能源行業標準 | 《弧光保護裝置選用導則》 | NB/T42076-2016 |
電力行業標準 | 《弧光保護裝置通用技術條件》 | DL/ T1504-2016 |
IEEE Std C37.20.7?-2007 | 《金屬封閉式開關設備測試內部電弧故障導則》 |
IEEE Std 1584?-2002 | 《電弧光危害測試導則》 |
當使用傳統時間梯度或基于保護配合閉鎖的保護原理時，傳統的保護系統不能在規定時間內切除燃弧故障。
電弧光保護通過檢測弧光與故障電流，將總故障切除時間控制在開關柜可承受燃弧時間內，將弧光短路產生的危害降到最低。
電弧光保護系統測量的是光和電 兩個完全不同物理性質的參數，“光”與“電”相與的判據原理決定了弧光保護系統可靠性高于只用“電”作為判據的保護類型。SAQE弧光傳感器采用特制的光敏電阻， 對日常光具有不敏感性，可有效避免除電弧光外其他光的干擾。

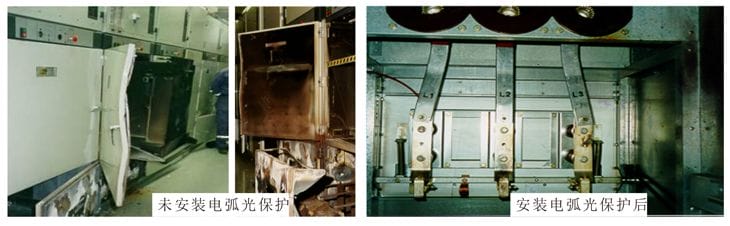

● 保護附近工作人員免受電弧光對人身的傷害；
● 保護中低壓設備免受嚴重破壞，防止火災發生；
● 保護主變壓器或者廠用變壓器免受嚴重沖擊而損壞；
● 防止波及站用直流系統，避免造成巨大的經濟損失；
● 最大限度地減少用戶的停電時間（用戶停電恢復時間由原來的2-3個星期減少到幾個小時以內）；
● 延長現有開關設備的使用壽命。
