一、概 述

　　HC-KZD不僅具有動態模擬圖、柜內溫濕度數字顯示及可編程控制、帶電顯示及閉鎖、智能語音防誤提示功能、操控轉換開關（包括儲能開關、遠方/就地轉換開關、分合閘轉換開關）、RS485數字通訊等功能，其還集成了多功能電能表的全部功能，可同時測量顯示多種電力參數：三相電壓、三相電流、有功功率、無功功率、功率因數、頻率，計量有功電能和無功電能，還可選擇配置高壓帶電自檢功能、核相/驗電檢測端口等功能模塊。

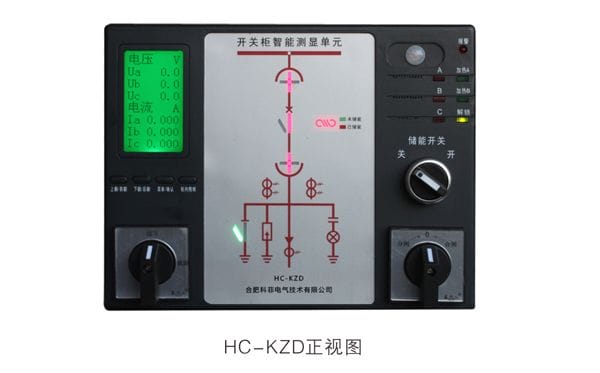

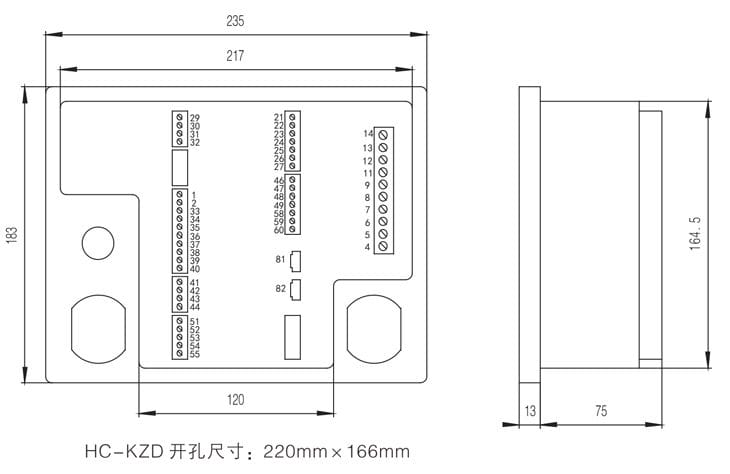

二、外形尺寸

三、安裝方式

       屏面嵌入式安裝，在面板上開一個220mm (橫向) ×166mm (縱向) 的矩形孔，從正面裝入HC-KZD

裝置后，再從背面用3個配套固定件三點固定即可。

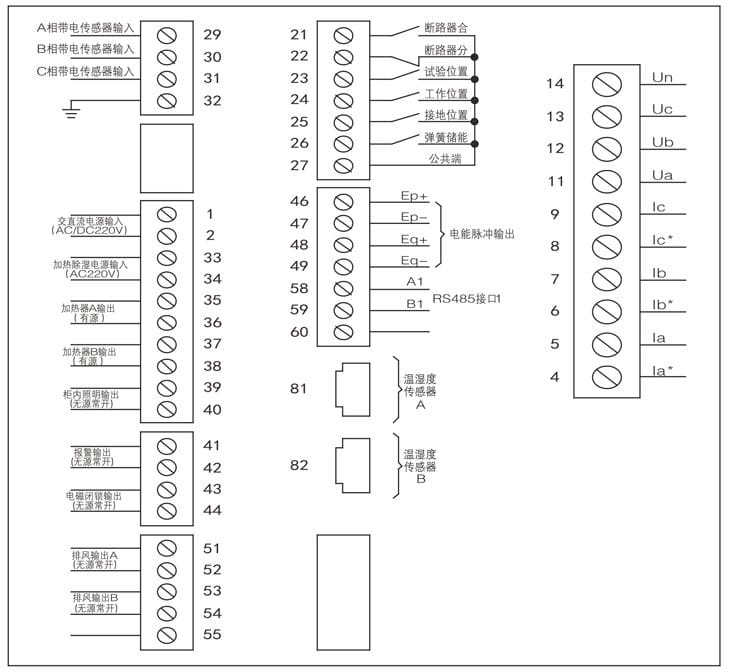

四、HC-KZD接線端子圖

五、注意事項

　　在安裝使用HC-KZD裝置時需注意以下幾點：

　　1、動態模擬指示輸入部分（端子21#～27#）必須接無源干接點，帶電線路接入會損壞裝置。

　　2、要確保輸入電壓、電流接線正確，相序一致，否則會出現功率顯示和電能計量錯誤。

　　3、當需進行大于標稱電壓2倍以上的高壓試驗時，請先將裝置上高壓帶電顯示接線端子拔下，高壓帶電顯示接線端子與裝置配套的高壓試驗短接模塊短接后方可進行高壓試驗，防止異常過壓損壞裝置。

六、訂貨說明

　　訂貨時，用戶需將一次系統圖和轉換開關接點圖傳真或發郵件到我公司，注明所訂產品的具體型號及數量，并標清需以下功能的一種或多種：

　　1、動態模擬圖（有斷路器的說明是否要儲能指示）；

　　2、柜內溫濕度控制（一路或二路溫濕度傳感器控制）；

　　3、高壓帶電顯示及帶電閉鎖；

　　4、電力參數測量顯示（標明電壓變比、電流變比和接線方式，接線方式分三相三線和三相四線）。

　　我公司將根據一次系統圖及用戶的具體要求制作產品方案，待用戶確認方案后開始定制產品。
