一、概 述

電量變送器是一種將被測電量參數（如電流、電壓、功率、頻率、功率因數等信號）轉換成直流電流、直流電壓并隔離輸出的裝置。產品符合國標GB/T13850–1998。

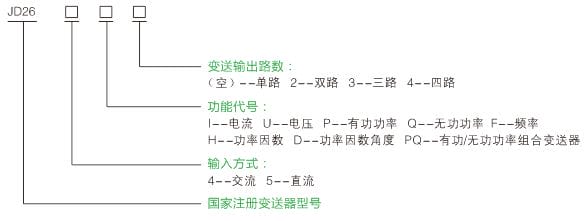

二、型號說明

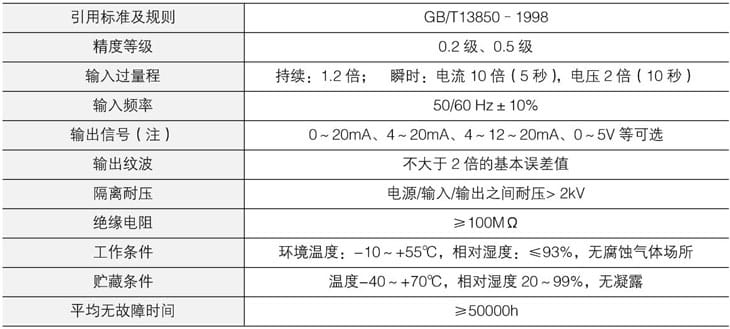

三、通用技術條件

注：1、輸入與輸出對應關系一般為輸入信號標稱值0～100%對應變送輸出4～20mA，有特殊要求（如功率

            變送器、直流電流/電壓變送器需正、反向變送輸出）需對應輸出DC4～12～20mA時，務必特殊說明。

       2、考慮到用戶的接收設備有可能不監測20mA以上的信號，電壓輸入信號標稱值0～120%對應變送輸出

             4～20mA。

四、產品分類

◆  單路電流、電壓變送器（JD264I、JD265I、JD264U、JD265U）

● 功        能：測量單相電流、電壓信號，隔離變送輸出單路電流信號或單路電壓信號。

● 產品規格：JD264I    交流電流變送器

                     JD265I    直流電流變送器

                     JD264U   交流電壓變送器

                     JD265U   直流電壓變送器

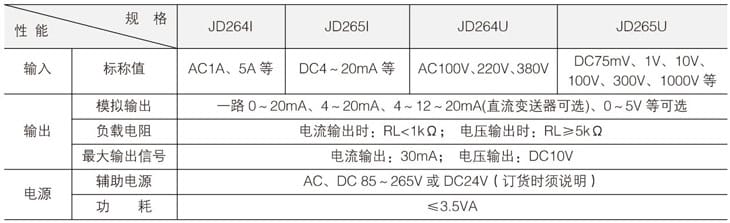

◆  技術性能：

◆  外形尺寸：

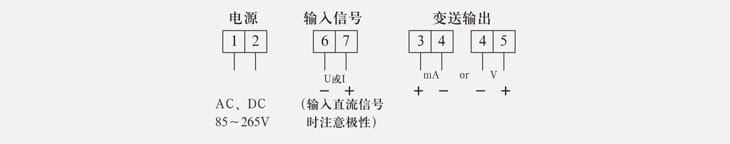

◆  接線方式：

 ◆雙路電流、電壓變送器（JD264I2、JD265I2、JD264U2、JD265U2）

● 功       能：測量單相電流、電壓信號，隔離變送輸出雙路電流信號或雙路電壓信號。

● 產品規格：JD264I2    交流電流變送器

                     JD265I2    直流電流變送器

                     JD264U2   交流電壓變送器

                     JD265U2   直流電壓變送器

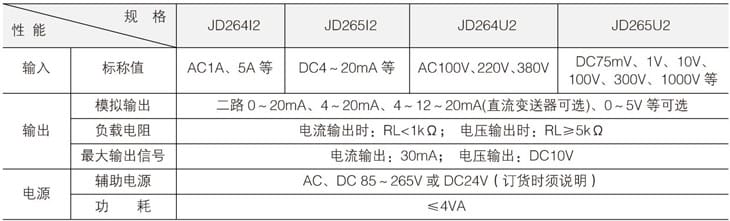

◆  技術性能：

◆  外形尺寸：

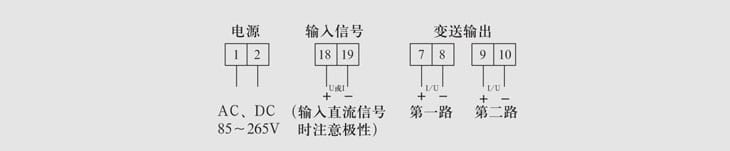

◆  接線方式：

◆ 三路電流、電壓變送器（JD264I3、JD264U3）

● 功       能：測量三相電流、電壓信號，隔離變送輸出三路電流信號或三路電壓信號。

● 產品規格：JD264I3     三路交流電流變送器

                     JD264U3    三路交流電壓變送器

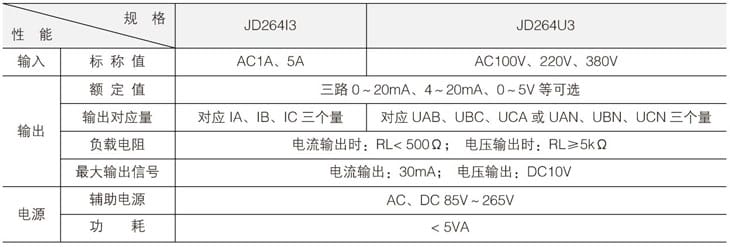

◆  技術性能：

● 外形尺寸：見圖1.2

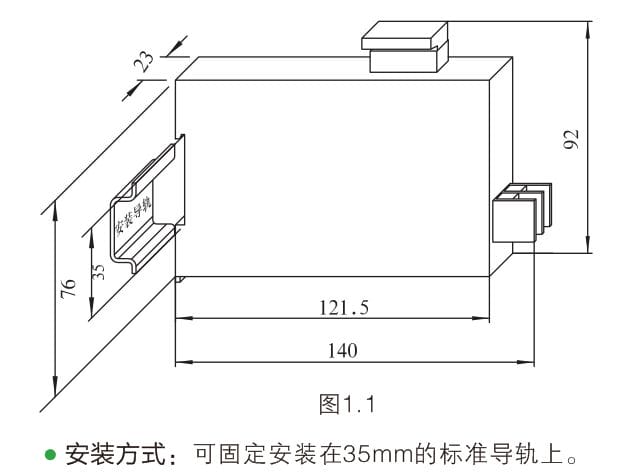

● 安裝方式：可固定安裝在35mm的標準導軌上。

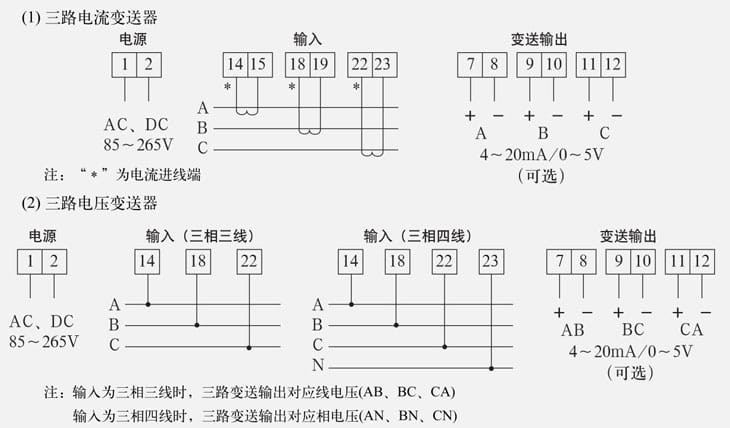

◆  接線方式：

◆ 功率變送器（JD264P、JD264Q）

● 功        能：測量有功功率、無功功率，隔離變送輸出模擬信號。

● 產品規格：JD264P     三相有功功率變送器

                     JD264Q     三相無功功率變送器

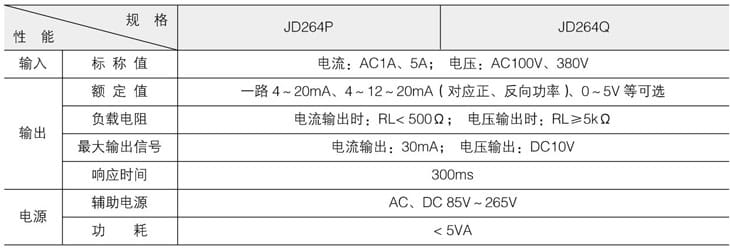

◆  技術性能：

● 外形尺寸：見圖1.2

● 安裝方式：可固定安裝在35mm的標準導軌上。

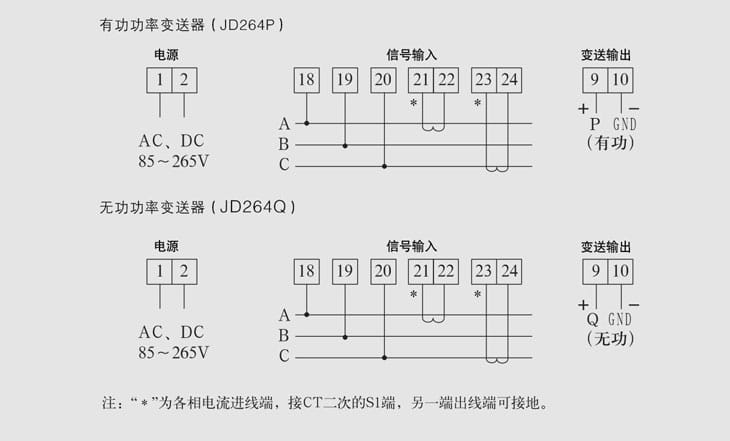

◆  接線方式：

◆有功、無功功率組合變送器（JD264PQ4）

● 功        能：輸入三相電壓、電流信號，隔離變送輸出四路模擬量信號，對應有功功率、無功功率和其它電量可選。

● 產品規格：JD264PQ4    三相有功/無功功率組合變送器

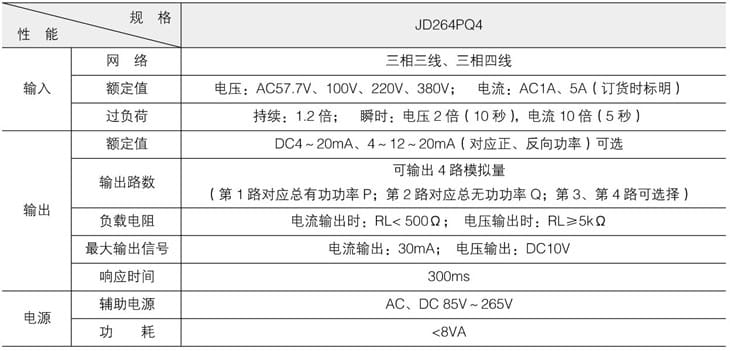

◆  技術性能：

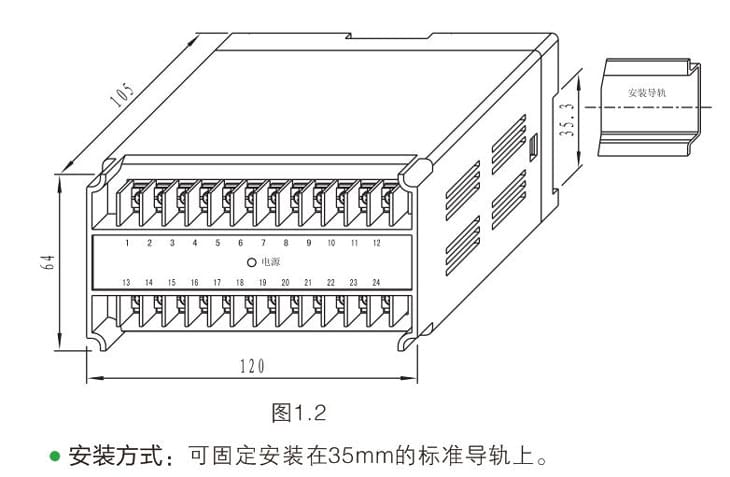

● 外形尺寸：見圖1.2

● 安裝方式：可固定安裝在35mm的標準導軌上。

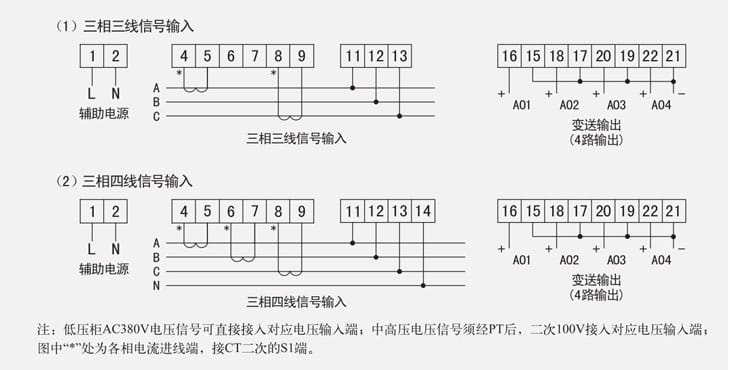

◆  接線方式：

◆  功率因數變送器（JD264H）、功率因數角度變送器（JD264D）

● 功        能：測量電網中的三相負載平衡的功率因數/功率因數角度，隔離輸出標準的電流信號。

● 產品規格：JD264H     功率因數變送器

                     JD264D     功率因數角度變送器

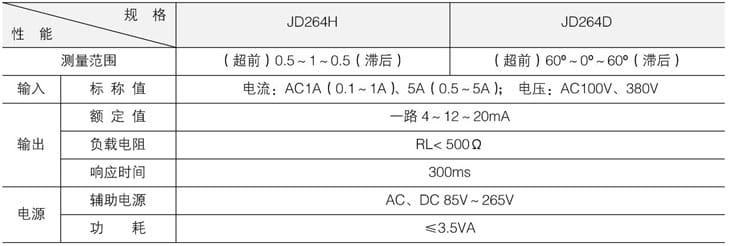

◆  技術性能：

◆  外形尺寸：

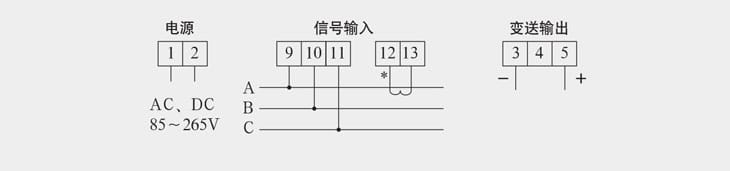

◆  接線方式：

◆ 頻率變送器（JD264F )

● 功        能：測量電網中的頻率并隔離變送輸出標準的電流信號。

● 產品規格：JD264F    頻率變送器

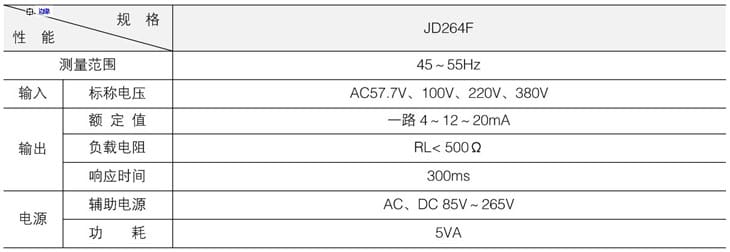

◆  技術性能：

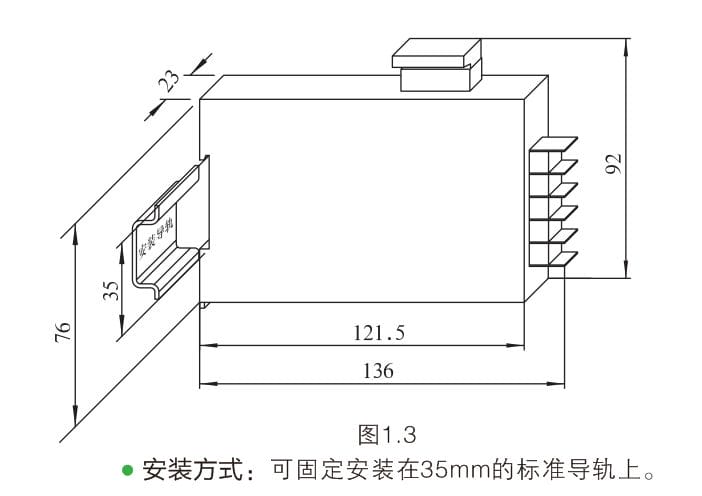

● 外形尺寸：見圖1.3

● 安裝方式：可固定安裝在35mm的標準導軌上。

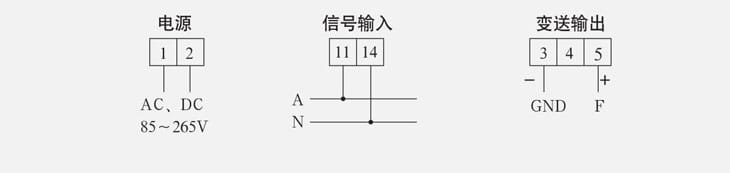

◆  接線方式：

五、訂貨說明

訂貨時請?jiān)敿?xì)寫明所需要產品的型號、輔助電源、輸入信號、輸出信號、接線方式、精度等級、訂貨數量等相關內容。
